Контроллер ЧПУ с USB – Подключение и распиновка платы ЧПУ на 5 осей
(нажмите для увеличения)

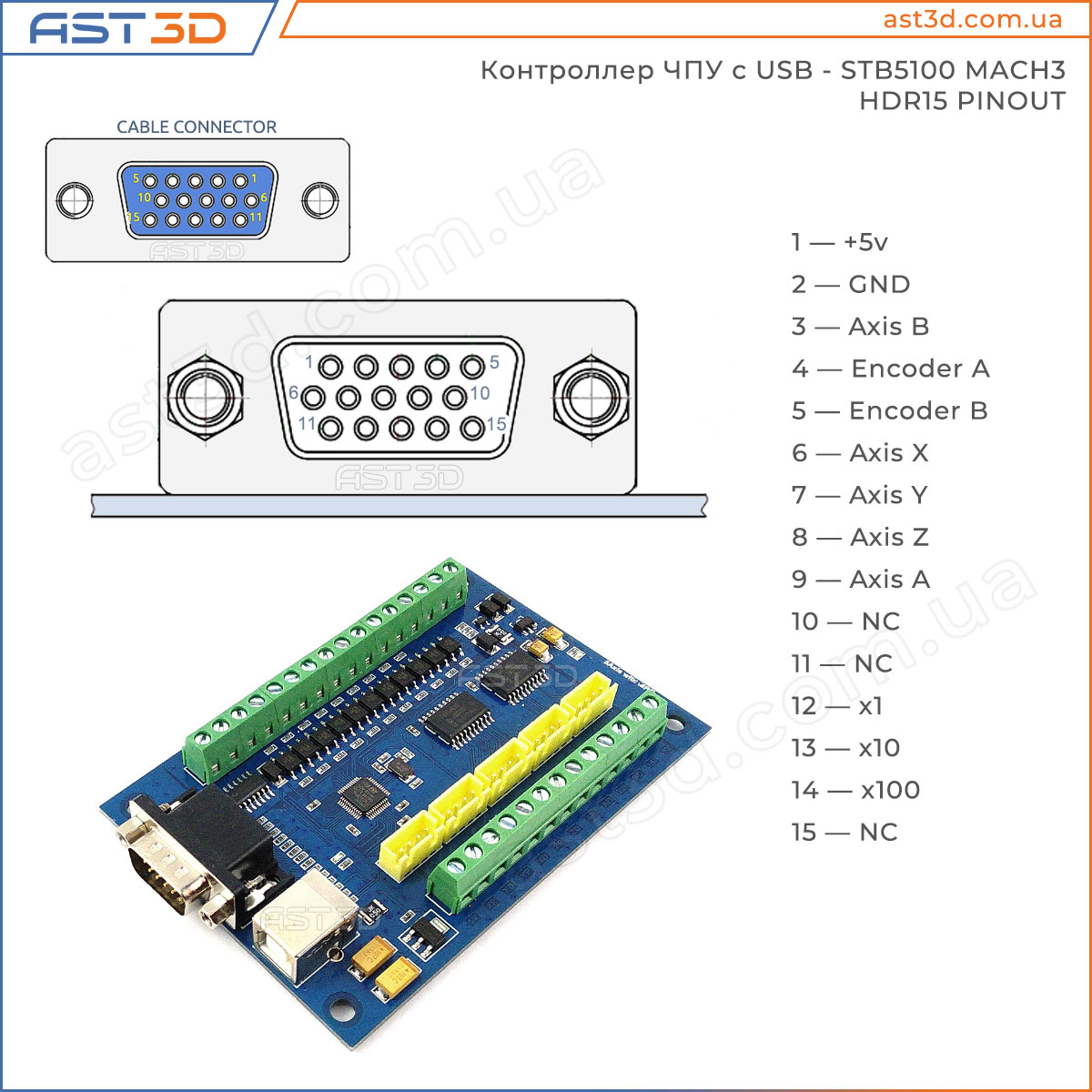

Контроллер ЧПУ с USB – Распиновка порта HDR15
(нажмите для увеличения)
Если полезно – добавьте в избранное для быстрого доступа (CTRL+D на ПК или значек “звездочка” справа вверху браузера)
Контроллер ЧПУ с USB портом на 4 оси купить в Украине
https://ast3d.com.ua/product/kontroller-chpu-5-osej-usb-hdr15
Характеристики
Количество осей: 5
Совместимые программы: MACH3, KCAM4, EMC2 Mach2, Master5, TurboCNC, stb5100, Step2CNC
Соединение с компьютером: USB кабель
Пульт управления: Разъем HDR15
Дополнительные разъемы: XH 4 пин для подключения драйверов (5шт)
Напряжение питания цифровой части: до 10 В
Максимально потребляемый ток цифровой части: 500 мА
Напряжение питания силовой части: 12/24 В
Интерфейсная плата управления контроллер ЧПУ с USB STB5100 позволяет подключить до пяти драйверов управления шаговыми или серводвигателями к ПК, оснащенному USB портом. Она распределяет сигналы от выводов USB на винтовые клеммы, таким образом, облегчая подключение драйверов.
