Подключение лазерного станка
Подключение электроники:

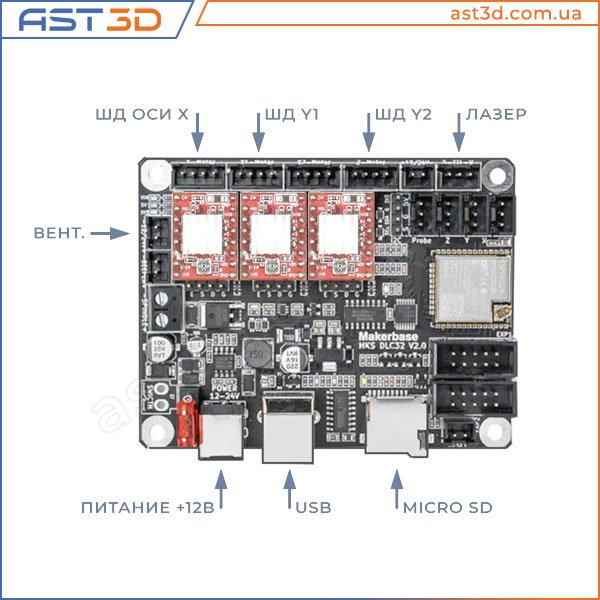

Схема подключения Шаговых двигателей и лазера к плате управления
Программное обеспечение:
LaserGRBL — программа для управления лазерным станком, подключенным к ПК по USB интерфейсу.
Для подключения лазерного гравера к компьютеру необходимо выполнить следующие действия:
1) Подключить USB кабель от станка к ПК
2) Установить драйверы Aurduino (если их не было ранее)

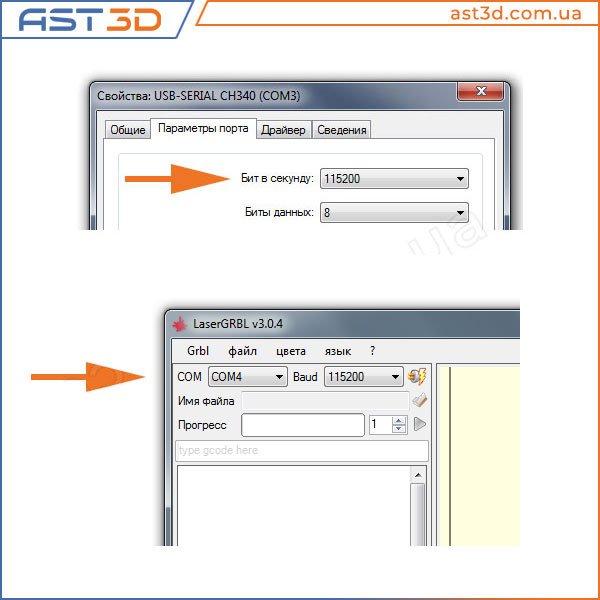

3) Установить скорость порта 115200 (1й кадр на изображении)
4) Установить ПО (разархивировать с диска)
5) В настройках LaserGRBL выставить порт и скорость (2й кадр на изображении)
6) Нажать кнопку «Connect»
7) Включить питание станка
8) Выполнить тестовое перемещение инструмента
Дополнительная информация
Назначение комплектующих станка, их принцип работы и особенности Вы можете посмотреть в разделе сайта:
https://ast3d.com.ua/catalog/komplektuyushhie
